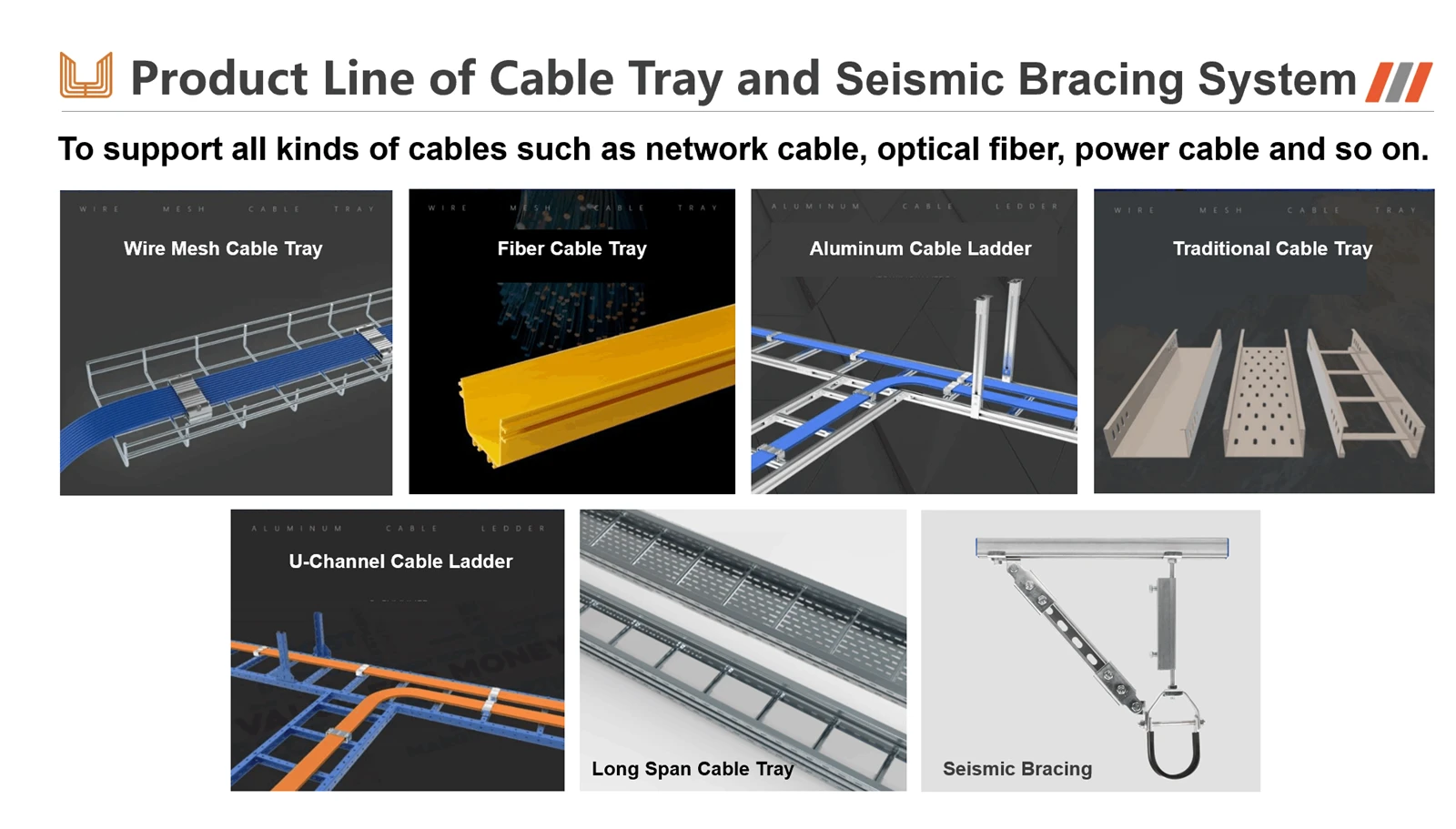

1. Grafico di confronto dei tipi di vassoio via cavo
Questo grafico ti aiuta a selezionare rapidamente il tipo di vassoio per cavi più adatto in base a requisiti specifici del progetto come dissipazione del calore, capacità di carico, ambiente e tipo di cavo.
| Caratteristica | Vassoio della scala | Vassoio perforato / depressione | Vassoio inferiore solido | Mesh wire / vassoio del cestino |
| Struttura | È composto da due binari laterali collegati da una serie di pioli, simili a una scala. | Dispone di una base solida con aperture di ventilazione (slot o fori). | Un vassoio completamente chiuso con una base solida e continua e senza aperture. | Una griglia - simile a una struttura a base di fili in acciaio saldato. |
| Vantaggi | 1. Eccellente dissipazione del calore. 2. Carico più alto - Capacità del cuscinetto. 3. Cavi facili da fissare con legami o tacchetti. |
1. Buona dissipazione del calore. 2. Fornisce supporto continuo per i cavi. 3. Offre più protezione di un vassoio della scala. |
1. Fornisce la massima protezione per i cavi sensibili. 2. Eccellente schermatura EMI/RFI. |
1. Estremamente flessibile; facile da piegare, tagliare e forma sul sito -. 2. Lightweight e veloce da installare. |
| Svantaggi | Fornisce uno scarso supporto per i piccoli cavi di diametro -, che possono abbassarsi tra i pioli. | Offre una dissipazione del calore leggermente inferiore rispetto ai vassoi della scala. | 1. Dissipazione del calore più scarsa. 2. L'umidità e i detriti possono accumularsi all'interno. |
1. Carico più basso - Capacità del cuscinetto. 2. Fornisce supporto discontinuo per i cavi. |
| Meglio per | Cavi di alimentazione, grandi cavi di controllo del diametro - e applicazioni che richiedono campate lunghe e carichi pesanti. | Fun miscelati di cavi di potenza e controllo del diametro di diametro da piccolo a medio - dove il supporto continuo è benefico. | Strumentazione sensibile, fibre ottiche o cavi dati che richiedono la massima protezione e schermatura dalle interferenze. | Dati center, sale server, luce - cavi di telecomunicazione da dazio e installazioni con percorsi di routing complessi. |
| Dissipazione del calore | ★★★★★ (eccellente) | ★★★★ ☆ (buono) | ★★ ☆☆☆ (scarso) | ★★★★★ (eccellente) |
| Forza strutturale | ★★★★★ (più alto) | ★★★★ ☆ (alto) | ★★★ ☆☆ (medio) | ★ ☆☆☆☆ (più basso) |
导出到 Google 表格
2. Ercori e prevenzioni di installazione del vassoio per cavi comuni
Questo elenco evidenzia i problemi frequenti riscontrati durante la supervisione e l'accettazione del sito, aiutandoti a migliorare la qualità e la sicurezza del progetto affrontandoli in modo proattivo.
Errore 1: spaziatura di supporto errata o eccessiva
Conseguenza:Il vassoio si abbassa tra i supporti, superando il limite di deflessione. Nel tempo, ciò può portare a affaticamento strutturale e fallimento.
Preventioni:
Seguire rigorosamente la tabella delle specifiche carichi rispetto al carico del produttore durante la progettazione e l'installazione dei supporti.
Aggiungi sempre supporti extra entro 30-60 cm (1-2 ft) da qualsiasi raccordo, come gomiti, magliette o croci.
Assicurarsi che tutti i supporti siano installati sullo stesso piano per evitare che la sollecitazione di torsione sul sistema del vassoio.
Errore 2: saltatori di legame mancanti o installati in modo improprio
Conseguenza:La continuità elettrica del sistema del vassoio è rotta, rendendo inefficace il terreno di sicurezza. Durante una condizione di guasto, il vassoio può essere eccitato a tensioni pericolose invece di condurre in modo sicuro la corrente a terra.
Preventioni:
Specificare nei documenti di installazione che "i saltatori di legame sono richiesti in tutti i punti di connessione saldati non -."
Durante l'ispezione, verificare non solo la presenza di saltatori, ma anche che le superfici di contatto sono state eliminate dalla vernice e che i bulloni sono seriati in modo sicuro.
Usa una resistenza - bassa per misurare la resistenza tra due punti distanti del sistema del vassoio; Il valore dovrebbe essere vicino allo zero.
Errore 3: tagliare i bordi lasciati non trattati dopo la fabbricazione del sito -
Conseguenza:Per i vassoi in acciaio zincato, il taglio espone l'acciaio grezzo e distrugge lo strato di zinco protettivo. Questo bordo non protetto diventa il punto di partenza per la ruggine e la corrosione, che possono diffondersi e ridurre significativamente la durata del vassoio.
Preventioni:
Richiedere al contraente di applicare almeno due mani di una vernice ricca di zinco - (spray galvanizzante freddo) a tutto il campo - superfici tagliate o perforate.
Ispezionare in modo specifico tutti i tagli, i fori e le modifiche per il trattamento di corrosione anti -- corretti durante i controlli di qualità.
Errore 4: utilizzando dispositivi di fissaggio e raccordi inappropriati
Conseguenza:
Mismatch materiale:L'uso di bulloni in acciaio al carbonio su un sistema di vassoio in acciaio inossidabile causerà la corrosione galvanica.
Forza insufficiente:Usando i bulloni di grado - standard in cui sono specificati i dispositivi di forza - alti possono compromettere l'integrità strutturale delle connessioni.
Preventioni:
Mandare tutte le piastre di giunzione, i bulloni, i dadi e i raccordi siano forniti dal produttore originale del vassoio o sia dello stesso materiale e grado del vassoio stesso.
Verificare i certificati materiali per chiusura e accessori durante l'ispezione di ricezione del materiale.
Errore 5: posa del cavo disorganizzato e intrecciato
Conseguenza:
L'interferenza del segnale (crosstalk) si verifica quando i cavi di potenza e dati vengono eseguiti in prossimità di una vicinanza parallela.
La scarsa dissipazione del calore riduce l'ampacità (corrente - capacità di trasporto) dei cavi di potenza.
La manutenzione futura, la rimozione o l'aggiunta di cavi diventano estremamente difficili.
Preventioni:
Sviluppare un piano di routing del cavo chiaro prima dell'inizio dell'installazione.
Utilizzare tacchette per cavi per i cavi di alimentazione bundling e i cavi per disporre ordinatamente cavi di controllo in strati o gruppi organizzati.
Implica una pratica di installazione "{0}}} up, layer - di - layer" per mantenere una disposizione ordinata durante la corsa.
